"扫描二维码，关注协会动态"
摘要：市场上中空玻璃干燥剂产品质量良莠不齐，其成分也五花八门，本文利用确凿的实验结果分析了目前市场上最流行的含有氯化钙成份的干燥剂对中空玻璃的腐蚀性影响，指出了滥用干燥剂不但会大大缩短中空玻璃的寿命，还会对中空玻璃的结构安全性产生严重的威胁。
一、15年的中空玻璃寿命标准将于今年实施
15年中空玻璃寿命标准的出台意味着：在标准实施后玻璃深加工企业必须确保本公司所有的中空玻璃达到15年以上的寿命，否则将有可能遭到客户索赔！
如何算寿命到期？
答案：中空玻璃基本节能特征的急剧降低或彻底丧失即意味着中空玻璃寿命到期。
一般并伴随着：1.玻璃空腔内层结露。2.low-E膜破坏。3.出现严重的物理外观变化。
二、确保中空玻璃寿命要闯三关，干燥剂关是最关键一关
三关：1. 干燥剂关；2. 密封胶关；3. 加工工艺关
其中，干燥剂是最关键一环。
最核心：密封胶与加工工艺都是为了保护好干燥剂。
最容易被忽略：因为干燥剂的好坏不能立即被显现。
最隐蔽：劣质干燥剂是背后杀手，有时密封胶、铝条或玻璃出问题都是他在作祟。
最关键：在密封胶质量正常的情况下，中空玻璃的寿命长短就看干燥剂的表现。
三、市场上四种错误的干燥剂
4A分子筛 市场上较多见
生石灰类干燥剂 市场上较少见
氯化钙类干燥剂 市场上很多见
纯粘土类干燥剂 市场上较少见
上述四类危害性干燥剂在市场上占很大的市场份额，其中氯化钙类干燥剂很多见，有必要针对粘土载氯化钙类干燥剂进行试验测试。
中空玻璃四类干燥剂的简易鉴别方法
1. 3A分子筛无论在任何条件下，都不会对中空玻璃产生任何的破坏作用。
2. 氯化钙类干燥剂有腐蚀性，其腐蚀性是随着吸水的不断增多而不断增强的。
3. 中空玻璃中的氧气对铝条有一定的保护作用，越是充氧气的中玻璃，其腐蚀性也越低，相反，充氩气的中空玻璃，其被腐蚀的却更加严重，这是因为氧气对氧化膜有保护作用，起腐蚀作用的并不是氧气，而是游离出来的氯根离子。
4. 氯化钙干燥剂可以腐蚀铝条；让铝条内外锈迹斑斑，腐蚀速度很快，试验一个星期后就出现锈迹，几个月便可使铝条锈透，并且伴随大量盐类结晶。
5. 此类干燥剂可以轻易破坏丁基胶，造成丁基胶挥发，在玻璃表面上形成彩虹现象。玻璃表面的彩虹在玻璃打开后可以用手抹掉，是丁基胶被酸类破坏后的挥发物。
6. 同时发现粘土载氯化钙类干燥剂还有一定的粉化迁移作用，其在迁移过程中不断的粉化，从中空玻璃铝条的小孔当中渗出，强化对中空玻璃的腐蚀，并污浊中空玻璃，破坏美观性。
五、结论
综上所述，粘土载氯化钙类干燥剂，可以通过如下途径对中空玻璃进行破坏：
1. 破坏美观性:铝条被腐蚀；盐类结晶渗出；腐蚀丁基胶并产生彩虹，使中空玻璃不透明；干燥剂粉化从铝条中渗出，并沾到玻璃壁上。
2. 破坏中空玻璃寿命：破坏丁基胶使中空玻璃密封性失败。
3. 对节能效果的破坏：因为酸气的存在，LOW-E膜会遭到严重的侵袭。
4. 对玻璃安全性的威胁：密封胶与铝条是中空玻璃最重要有效支撑，其长期的被腐蚀势会对玻璃安全性造成严重影响，有可能导致大片玻璃坍塌跌落,这是个不可忽略的安全问题。
四类干燥剂的危害

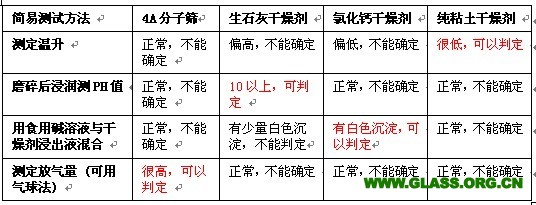

中空玻璃四类干燥剂的简易鉴别方法
四、粘土载氯化钙干燥剂对中空玻璃危害性的试验
试验实施方：淄博绿能化工有限公司
实验目的：粘土载氯化钙干燥剂对中空玻璃的影响
试验方法：将不同含湿量的干燥剂制成(70mm x 70 mm)普通白玻中空玻璃(分别填充氧
气、空气、氩气）进行试验观察。
实验条件：将制成的中空玻璃进行50℃高温恒温试验，观察对中空玻璃危害。
中空玻璃加工方：淄博盛达创业玻璃有限公司
试验材料来源：玻璃，9A铝条，丁基胶与聚硫胶（凌志牌)，由淄博盛达创业玻璃有限公司提供；3A分子筛，由淄博绿能化工有限公司提供；粘土载氯化钙干燥剂，从某公司仓库中直接提取。

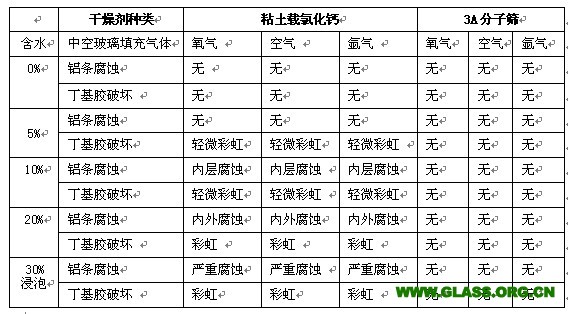

粘土载氯化钙类干燥剂对中空玻璃的影响试验结果

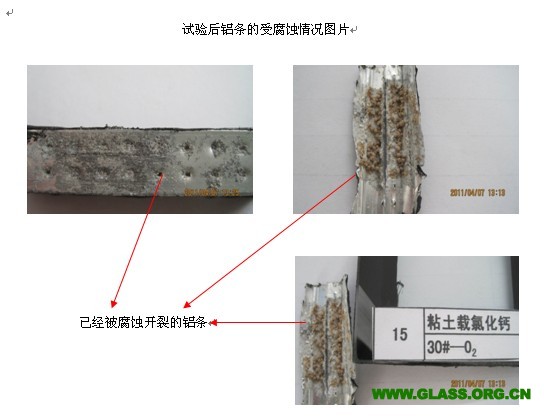

试验后铝条及干燥剂情况

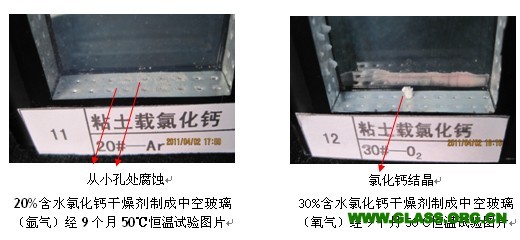

不同干燥剂制成中空玻璃经9个月50℃恒温试验后的对比图片

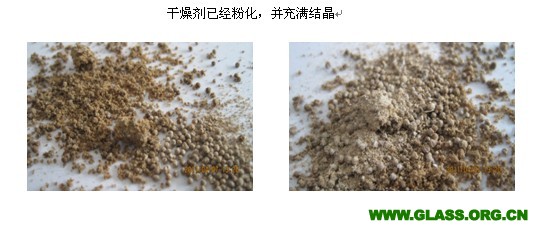

试验后铝条及干燥剂情况

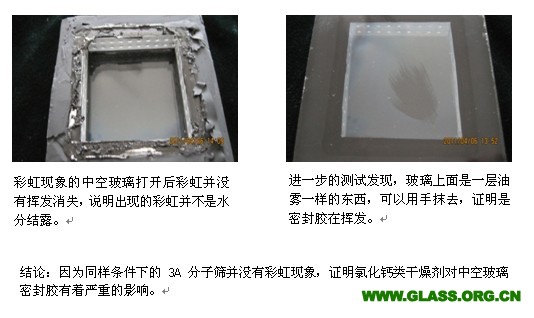

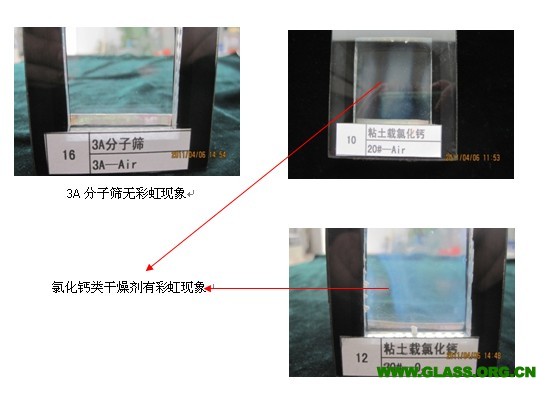

氯化钙干燥剂中空玻璃的彩虹现象
试验结果综述:
1. 3A分子筛无论在任何条件下，都不会对中空玻璃产生任何的破坏作用。
2. 氯化钙类干燥剂有腐蚀性，其腐蚀性是随着吸水的不断增多而不断增强的。
3. 中空玻璃中的氧气对铝条有一定的保护作用，越是充氧气的中玻璃，其腐蚀性也越低，相反，充氩气的中空玻璃，其被腐蚀的却更加严重，这是因为氧气对氧化膜有保护作用，起腐蚀作用的并不是氧气，而是游离出来的氯根离子。
4. 氯化钙干燥剂可以腐蚀铝条；让铝条内外锈迹斑斑，腐蚀速度很快，试验一个星期后就出现锈迹，几个月便可使铝条锈透，并且伴随大量盐类结晶。
5. 此类干燥剂可以轻易破坏丁基胶，造成丁基胶挥发，在玻璃表面上形成彩虹现象。玻璃表面的彩虹在玻璃打开后可以用手抹掉，是丁基胶被酸类破坏后的挥发物。
6. 同时发现粘土载氯化钙类干燥剂还有一定的粉化迁移作用，其在迁移过程中不断的粉化，从中空玻璃铝条的小孔当中渗出，强化对中空玻璃的腐蚀，并污浊中空玻璃，破坏美观性。
五、结论
综上所述，粘土载氯化钙类干燥剂，可以通过如下途径对中空玻璃进行破坏：
1. 破坏美观性:铝条被腐蚀；盐类结晶渗出；腐蚀丁基胶并产生彩虹，使中空玻璃不透明；干燥剂粉化从铝条中渗出，并沾到玻璃壁上。
2. 破坏中空玻璃寿命：破坏丁基胶使中空玻璃密封性失败。
3. 对节能效果的破坏：因为酸气的存在，LOW-E膜会遭到严重的侵袭。
4. 对玻璃安全性的威胁：密封胶与铝条是中空玻璃最重要有效支撑，其长期的被腐蚀势会对玻璃安全性造成严重影响，有可能导致大片玻璃坍塌跌落,这是个不可忽略的安全问题。
试验结果综述:1. 3A分子筛无论在任何条件下，都不会对中空玻璃产生任何的破坏作用。
2. 氯化钙类干燥剂有腐蚀性，其腐蚀性是随着吸水的不断增多而不断增强的。
3. 中空玻璃中的氧气对铝条有一定的保护作用，越是充氧气的中玻璃，其腐蚀性也越低，相反，充氩气的中空玻璃，其被腐蚀的却更加严重，这是因为氧气对氧化膜有保护作用，起腐蚀作用的并不是氧气，而是游离出来的氯根离子。
4. 氯化钙干燥剂可以腐蚀铝条；让铝条内外锈迹斑斑，腐蚀速度很快，试验一个星期后就出现锈迹，几个月便可使铝条锈透，并且伴随大量盐类结晶。
5. 此类干燥剂可以轻易破坏丁基胶，造成丁基胶挥发，在玻璃表面上形成彩虹现象。玻璃表面的彩虹在玻璃打开后可以用手抹掉，是丁基胶被酸类破坏后的挥发物。
6. 同时发现粘土载氯化钙类干燥剂还有一定的粉化迁移作用，其在迁移过程中不断的粉化，从中空玻璃铝条的小孔当中渗出，强化对中空玻璃的腐蚀，并污浊中空玻璃，破坏美观性。
五、结论
综上所述，粘土载氯化钙类干燥剂，可以通过如下途径对中空玻璃进行破坏：
1. 破坏美观性:铝条被腐蚀；盐类结晶渗出；腐蚀丁基胶并产生彩虹，使中空玻璃不透明；干燥剂粉化从铝条中渗出，并沾到玻璃壁上。
2. 破坏中空玻璃寿命：破坏丁基胶使中空玻璃密封性失败。
3. 对节能效果的破坏：因为酸气的存在，LOW-E膜会遭到严重的侵袭。
4. 对玻璃安全性的威胁：密封胶与铝条是中空玻璃最重要有效支撑，其长期的被腐蚀势会对玻璃安全性造成严重影响，有可能导致大片玻璃坍塌跌落,这是个不可忽略的安全问题。
