"扫描二维码，关注协会动态"
在我国国民经济快速发展和转型的时期，居住形式由农村向城市的转移日渐加快，我国的城市化率日渐提高，大批人员从农村转移到城市，需要大量兴建城市住宅项目，如何提高住宅节能的问题，已经日益突出。本文仅就节能low-e玻璃在住宅的设计选择和应用方面，浅做介绍供大家参考。
1.建筑玻璃的传热方式
热能的传输有三种方式：传导、对流和辐射。对于玻璃材料的生产来说，我国已经基本淘汰了小平拉，垂直引上等落后玻璃生产工艺。我国的建筑玻璃市场几乎全部为先进的浮法工艺所生产。在配方稳定的情况下，各厂生产的浮法玻璃的导热系数可以取一个平均值，视为稳定值。因此，在材料本身的导热特性方面我们已经无法做出大的调整。
现在，获得玻璃节能效果的主要途径只能靠另外两个来实现。实际上就是一方面改变玻璃的表面辐射特性，降低玻璃辐射率，另一方面通过玻璃的组合方式来调整对流对传热系数的影响。目前，我国使用的节能玻璃主体就是按照以上两个途径来实现的。典型节能的玻璃材料为中空LOW-E玻璃。

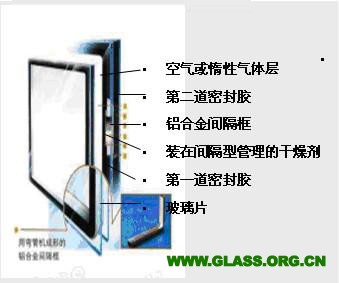

下图是中空玻璃结构的示意
中空玻璃是由两片或多片玻璃，以内部充满高效分子筛干燥剂的间隔框，来间隔出一定的空间。边部再用高强度的密封材料粘接而成的玻璃组件、根据需要可选择普通白玻，热反射镀膜，低辐射镀膜的节能玻璃材料。
2.各种玻璃材料的辐射率E值对比
通过各种镀膜工艺的不同，我们可以在玻璃的表面涂覆不同的表面材料，来获得不同辐射率的玻璃产品。为满足客户的多种需要出发，包括颜色选择，功用选择的多方面需求，玻璃品种多样。但大致可以分类为透明玻璃，本体着色玻璃，热反射玻璃，在线low-e，和离线low-e玻璃材料。玻璃的辐射率体现了材料对红外和远红外热能的阻隔性能，辐射率越低，表明材料的节能效果越好，因此，在材料性能选择上，应尽可能选择辐射率低的玻璃产品。
下表给出了各种材料的辐射率数据，以供选择参考！
商品名称品种厚度E值
普通白玻浮法玻璃6mm0.84
本体绿、蓝玻浮法玻璃6mm0.84
热反射CST1306mm0.81
在线low-eSunlite656mm0.33
离线low-e(单银)CEB12-606mm0.08
离线low-e(双银)CED12-676mm0.04
离线low-e(三银)CET13-636mm0.02
以上数据为南玻检测得出，如有误差，以各自生产厂家提供为准！
单单从热辐射材料性能来说，离线low-e是目前技术发展的主要方向，而且，在我国已经形成了南玻，耀皮等大型玻璃生产厂家为龙头的节能玻璃产业，近年来，随着对国外真空磁控溅射技术的消化和吸收，以南玻为代表的国内厂家已经从产品生产，工艺研发和设备制作都达到了国际同类水平。
3.中空玻璃间隔层对传热系数的影响
对于中空玻璃组合结构来说，中间间隔层的宽度影响的是气体在中空玻璃腔体内的对流传热。由于气体在温差作用下，其对流方式比较复杂，这里不做一一赘述。当表面材料的辐射率不同时，对流情况的变化幅度略有不同，但是，其变化规律基本相同。我们采用一款玻璃做模拟曲线，可以简要说明其中的规律。

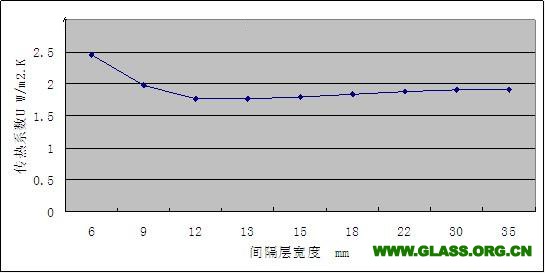

下表给出了一款单银LOW-E玻璃，结构为6mm+铝间隔条+6mm，在不同间隔宽度下的变化曲线：
从图上我们可以可看出，当其他条件不改变时，玻璃的传热系数在初期随着间隔层宽度的增加而降低，在12mm-13mm时达到顶峰，其后将逐步升高，给综合节能带来不利影响。
我国多年来受经济条件的制约，大部分住宅产品还没有使用先进的玻璃节能技术，在一些经济较发达地区使用最多的仍然是普通白玻中空结构。部分严寒地区为三玻两空玻璃结构。在间隔层的选用上，住宅产品也以6mm和9mm为多，其实，从节能的角度来看，是很不适宜的。因此，为最大获得节能性能，我们建议间隔层的厚度普遍采用12mm是最优的。
LOW-E节能玻璃与普通玻璃能耗比较可以从下表得知：
注：Comfort为南玻住宅用LOW-E玻璃品种
四LOW-E玻璃与窗型材料的结合
民用住宅与公建用玻璃材料有很大不同，大部分的住宅产品以窗的形式出现。玻璃的使用是和窗框材料相结合使用的。因此，我们谈到住宅节能是指的整窗的节能。一个好的节能玻璃没有合适的窗框安装，也难以达到国家规定的节能标准。目前，我国使用的窗框材料主要有，塑钢，铝型材，断热铝型材，木质等。
它们的传热系数分别如下：
塑钢：K=2.7W/M2.K
普通铝型材：K=6.6W/M2.K
断热铝型材：K=4.0-5.0W/M2.K
木框：K=1.8W/M2.K
我们可以通过以下公式大致核算出整窗玻璃的传热系数：
K窗=「(K玻*S玻)+(K框*S框)」/（S玻+S框））
式中;
K窗____整窗的传热系数
K玻、K框__-玻璃和窗材的传热系数
S玻、S框__-玻璃和窗材所占面积
以南玻推出的的两款住宅LOW-E产品为例，计算不同窗材在不同玻璃与窗框面积比的情况下，初略的传热系数如下：
要满足国家建筑设计热工规范的要求，可以看出，按使用最广泛的断热型材为例，使用LOW-E玻璃方可以达到节能指标。
五：结语
建筑节能工作任重道远，在国家建筑节能政策的引导和协调下，节能玻璃的应用将越来越广泛，可以预见，大批量在民用住宅上使用高效节能的LOW-E玻璃将指日可待。
但是，民用建筑节能玻璃的运用还需要设计，技术，政策，监督各方面通力协作。才能完成我国十一五规划的节能目标和任务。愿我们一道为社会、居家、营造一个和谐，环保，舒适的生活环境而努力！
